一體式系列浮動球閥

結構特點：縮孔、一體式、側裝式設計。法蘭端連接，閥蓋以螺紋的形式旋入閥體，防火、防靜電。低溫型為上裝式閥桿，閥桿加長結構設計。

性能規范

適用介質	水、氣、油品、天然氣和酸堿類腐蝕性介質
適用溫度	-196～150℃
驅動方式	手動、氣動、電動

一體式鑄鋼系列材料

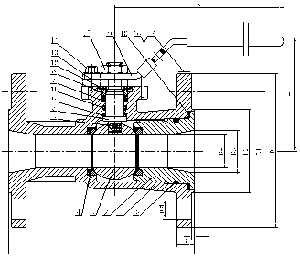

序號	零件	標準	不銹鋼	酸性環境	低溫環境
1	閥體	ASTM A216-WCB	ASTM A351 CF8M	ASTM A216-WCB	ASTM A352-WCB
2	副閥體	ASTM A216-WCB	ASTM A351 CF8M	ASTM A216-WCB	ASTM A352-WCB
3	球	ASTM A182 F6a ASTM A105+ENP	ASTM A182 F316、F304	ASTM A182 F6a ASTM A105+ENP	ASTM A182 F6a F304、 F316
4	閥座	PTFE	PTFE	PTFE	PTFE
5	閥桿	ASTM A182 F6a ASTM A105+ENP	ASTM A182 F316、F304	ASTM A182 F6a ASTM A105+ENP	ASTM A182 F6a F304、 F316L
6	上墊片	PTFE	PTFE	PTFE	PTFE
7	填料	柔性石墨	柔性石墨	柔性石墨	柔性石墨
8	填料壓套	碳鋼	不銹鋼	碳鋼	碳鋼/不銹鋼
9	手柄	Q235A+鍍鋅+浸塑	Q235A+鍍鋅+浸塑	Q235A+鍍鋅+浸塑	Q235A+鍍鋅+浸塑
10	中部墊片	304+柔性石墨	304+柔性石墨	304+柔性石墨	304+柔性石墨
11	O形密封圈	Viton GF/B	Viton GF/B	Viton GF/B	HNBR
12	蝶形彈簧	ANSI 1065 65Mn	ANSI 1065 65Mn	ANSI 1065 65Mn	ANSI 1065 65Mn
13	定位套	碳鋼	不銹鋼	碳鋼	碳鋼/不銹鋼
14	螺釘	碳鋼	不銹鋼	碳鋼	碳鋼/不銹鋼
15	螺母	碳鋼	不銹鋼	碳鋼	碳鋼/不銹鋼
16	鉚釘	鋁	304	鋁	鋁/304
17	銘牌	304	304	304	304
18	O形密封圈	Viton GF/B	Viton GF/B	Viton GF/B	HNBR

國標系列尺寸列表

PN1.6MPa
DN	L	D	D1	D2	D3	D4	B	f	n-d	W	H
15	108	95	65	46	15	10	14	2	4-φ14	140	63
20	117	105	75	56	18	13	16	2	4-φ14	140	66
25	127	115	85	65	25	18	16	2	4-φ14	150	81
32	140	140	100	76	32	25	18	2	4-φ18	190	86
40	165	150	110	84	38	32	18	2	4-φ18	190	95
50	178	165	125	99	50	38	20	2	4-φ18	250	130
65	190	185	145	118	63.5	50	20	2	4-φ18	250	146
80	203	200	160	132	76	64	20	2	4-φ18	250	155
100	229	220	180	156	102	76	22	2	8-φ22	300	182
125	254	250	210	184	127	76	22	2	8-φ26	300	210
150	267	285	240	211	152	114	24	2	8-φ26	400	240
PN2.5MPa
DN	L	D	D1	D2	D3	D4	B	f	n-d	W	H
15	108	95	65	46	15	10	14	2	4-φ14	140	63
20	117	105	75	56	18	13	16	2	4-φ14	140	66
25	127	115	85	65	25	18	16	2	4-φ14	150	81
32	140	140	100	76	32	25	18	2	4-φ18	190	86
40	165	150	110	84	38	32	18	2	4-φ18	190	95
50	178	165	125	99	50	38	20	2	4-φ18	250	130
65	190	185	145	118	63.5	50	22	2	8-φ18	250	146
80	203	200	160	132	76	64	24	2	8-φ18	250	155
100	229	235	190	156	102	76	24	2	8-φ22	300	182
125	254	270	220	184	127	76	26	2	8-φ26	300	210
150	267	300	250	211	152	114	28	2	8-φ26	400	240

美標系列尺寸列表

150Lb
NPS	L	D	D1	D2	D3	D4	B	f	n-d	W	H
1/2″	108	89	60.5	35	15	10	12	1.6	4-φ15	140	63
3/4″	117	98	70	43	18	13	12	1.6	4-φ15	140	66
1″	127	108	79.5	51	25	18	12	1.6	4-φ15	150	81
11/4″	140	117	89	64	32	25	13	1.6	4-φ15	190	86
11/2″	165	127	98.5	73	38	32	15	1.6	4-φ15	190	95
2″	178	152	120.5	92	51	38	19	1.6	4-φ19	250	130
21/2″	191	178	193.5	105	63.5	50	19	1.6	4-φ19	250	146
3″	203	190	152.5	127	76	64	19	1.6	4-φ19	250	155
4″	229	229	190.5	157	102	76	24	1.6	8-φ19	300	182
5″	254	255	216	186	127	76	24	1.6	8-φ22	300	210
6″	267	279	241.5	216	152	114	26	1.6	8-φ22	400	240
